API 5L X70 Kulongosora kwa Chitoliro cha Mzere Wakukhozgeka

API 5L mzere chitoliro makalasi kuphimba nkhongono zakupambanapambana;X70likukhala pa gulu la pachanya apo ŵakupanga ŵangaŵa kuti ŵachali ŵakwenelera ndondomeko zakuwotchera za munda. Mizere yinandi ya gasi ya mtunda utali-na mapaipi ghakutumizga kunja vikusamira ku X70 chomenechomene kukudumura mtenje wakukula na chisulo tonnagekwambura kuchepeska nkhongono ya kupanga. Kusakanizga kwa nkhongono zapachanya na kukhozgeka kwakukhozga kukulongosora chifukwa icho X70 kanandi yikunjilirapo pa X60 / X65 pa nthowa ziphya, zakukwana -.

• Kugwira ntchito kwakukhozga kwa mtunda utali - kutumizga mpweya
• Kuchepeska kulemera kwa mapaipi pa malo ghakufewa panji ghakusuzga
• Mizere yakutumizga vinthu ku vyaru vinyake yikukolerana na vyakupangapanga vya ku nyanja uko utali wa nthowa ukusazgirako mtengo wa visulo
• Kuzungulira panji kukwezga makhonde agho ghalipo uku mukusunga msinkhu wa mtenje mukati mwa mphaka zakuzengeka

Para pulojekiti yajara mu X70, ivyo vikulongosoreka kanandi vikulongosora .Mlingo wa PSL, mawonekero gha katundu wakupangika na welded na fundo yakuvwarapamoza, ndipo wakusazgapo NDT, mabuku na vyakukhumbikwa vyakuzenga kuzingilizga chisankho chikuru icho.

Chikalata cha referensi chaAPI 5L X70 chitoliro cha mzere wakuwotchani API 5L standard, yakukolerana na ISO 3183. Mazgu ghakulongosora ntchito kanandi ghakukhumba kuti paŵe chimoza mwa vinthu ivi:

• X70 PSL1- chitoliro cha mzere wa welded kwa uteŵeti wakutumizga
• X70 PSL2- welded mzere chitoliro na tighter kapangidwe mphaka, kukhora ndondomeko na traceability

API 5L yikukhwaska vinthu vyose vyambura msoko na vyakupangika na welded, kweni utali-mtunda, ukuru-dongosolo la diameter likuthemba chomene paX70 yakuwotcha. Pa PSL2 welded chitoliro, vikalata vya pulojekiti kanandi vikuyowoya:

• Kupeleka kwa vinthu (TMCP panji Q + T, kuyana na nthowa ya mbale/coil)
• Kukhumbikwa kwa Charpy kukhuŵazga kutentha na nkhongono yakuyamwa
• NDT kukura na pafupipafupi kwa msoko weld na thupi la chitoliro
• Malango ghakulondezgapo kufuma pa kutentha kwa chisulo mpaka pa chitoliro chakumalira, kusazgapo ivyo vyasangika pa mayeso na ivyo vikulembeka

Ndondomeko ya mphero na mapulani ghakuwonera na kuyezga (ITPs) ndipo pamanyuma ŵakung’anamura ivyo vikukhumbikwa ivi mu ndondomeko ya kupanga na mapulani ghakuyezga.

Chinthu chachimanyikwiro cha X70 ndicho .nkhongono ya vipambi vyakuchepa (SMYS)wa70,000 psi (≈ 485 MPa)pasi pa API 5L. Mlingo uwu wa vipambi vyapachanya ndiwo ukupangiska ŵakupanga kuti ŵachepeske msinkhu wa mtenje pakuyaniska na X60 / X65 pa nkhongono yimoza yakupanga.

Tebulo 1 - Katundu wakuchepa wa makina (chimanyikwiro):

Nkhongono zapachanya- zakupanga:

• SMYS yapacanya yikovwira kuti makoma ghaŵe ghakuwonda pa nkhongono ya mukati, kweni magulu ghakupanga vinthu ghakuŵika mtima comene pa ovality, buckling ya malo na katundu wakunja, comenecomene pa uteŵeti wakubisika na wa ku nyanja.
• SMTS yikuphatikizgika na mawerengero ghakulongozga kuphwanyika kuti yiwone umo kuphwanyika kukugwilira ntchito, uko nkhwakuzirwa chomene pa mizere ya mpweya ya mtunda utali -.
• Kutalika kukwenera kulutilira kuŵa kwakukwana kuti munda wakuzizima ukhome, kumanga-ins na kwenda pasi; mapulojekiti ghanandi ghakwenelera mabends na girth welds pa ŵimiliri X70 chitoliro pambere chose kupanga welding kwamba.

Mapulojekiti gha PSL2 X70 kanandi ghakulongosoraCharpy V - mayeso ghakukhwaskana napa kutentha kwakumanyikwa. Mizere yakulemera-khoma na gasi kanandi vikusazgapoDWTT (kudontha-kuyezgeka kwa misozi ya kulemera)kuti ŵakhozgere kulaŵilira kuthandazgika kwa kuphyoka.

Nthowa yakupangira vinthu yikuchitako chomene umo X70 yikuchitira para yaŵikika. Mu mapulojekiti ghanandi ghakuru gha-diameter, ghapachanya-mapulojekiti gha gasi na mafuta,LSAW (SAWL) yikuwoneka kuti ni nthowa yikuru ., apo ERW / HFW na SSAW vikugwiriskirika nchito apo nkhongono zawo za diameter na thickness zikuyana na envulopu ya kapangidwe.

1 LSAW / SAWL – Nthowa Yikuru ya Nkhongono Zapachanya

LSAW X70 chitoliro chikupangika kufuma ku .mbale yikuruKupangika na ndondomeko ya UOE panji JCO na kuwotcha mwakugwiliskira ntchito .kaŵiri-mbali yakubisika arc kuwotcha. Kusakanizga uku kukukhozgera .ma diameter ghakuru na makhoma ghakuzirwa, mtundu weneco uwo ukukhumbikwa ku mizere yitali ya gasi na mizere yakutumizga ku nyanja iyo yikuchimbira pa nkhongono yikuru. Kupanga na kuwotcha vigaŵa vikuŵikika mwakuti nkhongono ya mbale, nkhongono ya kuwotcha na HAZ toughness vyose vikukwaniska ivyo vikukhumbikwa na X70 kuzungulira mzere wose.

Vinthu vyakumanyikwa vya LSAW X70 vikusazgapo:

• Utali wose wa UT wa msoko wa weld na thupi la chitoliro, na RT mu malo ghakumanyikwa apo pakukhumbikwa
• Kupwetekeka-kuchepeska kutentha pa vigaŵa vyakukhozga-khoma kuti kuchepeske kusuzgika kwakukhalira na kunozga ndondomeko ya kukura
• Kuzomerezga kwakukhora pa kuwaro -kwa -kuzungulira na kunyoloka kuti kuwovwire kukhota kwa munda na kuŵika pa nyanja
• Malo ghakuyezgelera ghakulongosoreka mu vitsulo vyapasi, HAZ na vitsulo vyakupangira viyezgo vyakukhozga na kukhwaskika

Kusakanizga uku kwa .nkhongono zapachanya, khoma-kukhoza kwakukhora na kugomezgeka kwa geometriclikulongosora chifukwa icho LSAW kanandi yikuŵa nthowa yakwamba yakupangira vinthu iyo yikuwoneka para pulojekiti yikulongosora X70 ya trunklines yiphya.

2 ERW / HFW na SSAW – Nthowa Zakovwira

LSAW yikukhwaska yayi diamita yiliyose na mpanda-kuphatikizapo msinkhu.ERW/HFW na SSAWlembani malo agho ghalije na kukhozgera mapulogalamu gha mu chigaŵa:

ERW / HFW X70

• Kupangika kufuma ku coil yakotcha- yakugubuduzika, kugaŵikana na kupangika pambere ŵandaŵikepo msoko wa utaliko.
• Kugwiriskira ncito comene ku vigaŵa vichoko na vyapakati ivyo vili na mtenje wakukhora comene mu ndondomeko zakukhazikika pa mtunda-, malupu na mapaipi gha pa siteshoni.
• Uwemi wa msoko wa Weld ukuwoneseskeka na NDT pa Intaneti (UT / EC); PSL2 vimanyikwiro vingachema PWHT ya malo mu weld na HAZ.

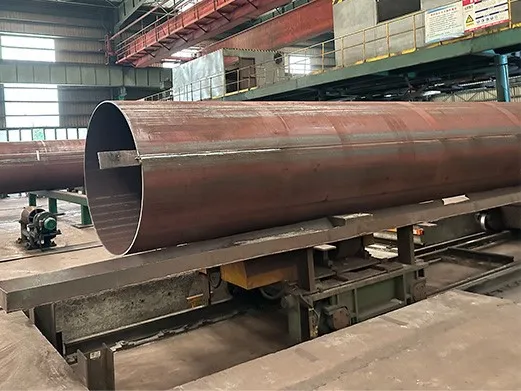

SSAW / kuwona X70

• Kupangika kufuma ku koyilo kupangika pa ngodya ya helical na mkati na kunja kwa arc welds yakubisika.
• Iwo ŵakupereka vinthu viwemi vyakugwiriskira ncito mu vigaŵa vikuruvikuru apo misoko ya spiral yikuzomerezgeka ku ndondomeko ya kupanga na ndondomeko ya pulojekiti.
• Kaŵirikaŵiri ŵakupelekeka na UT yose-utali wa spiral weld, kusazgapo RT apo ntchito yikukhumba chigomezgo chinyake.

Nthowa zose zikuŵikika mwakuti .weld na HAZ katundu wakulopwa yayi kuluska X70 khopa, fundo yakuzirwa para grade yikugwiriskirika ncito pa vigaŵa vyakusuzga comene.

3 UOE na JCOE Kupanga X70 LSAW Chitoliro

Nthowa yakupangira mbale yili na nkhongono pa kulaŵilira kwa ovality, kugaŵika kwa kusuzgika kwakukhalira na kukhazikika kwa vigaŵa vyose. Kwa X70 LSAW, woseUOEndipoJCOEmizere yikugwiriskirika ncito comene, ndipo nyengo zinyake magulu ghakupanga pulojekiti ghakufumba umo ŵakuyaniskira kufuma ku maghanoghano gha ŵantchito ŵa uinjiniya.

Tebulo 2 - Kuyezgelera UOE vs. JCOE kupanga X70 LSAW mzere chitoliro:

Kusankha pakati pa UOE na JCOE kanandi kukuthemba chomene pa kukhazikika kwa mphero na kusakanizga kwa pulojekiti kuluska pa kusiyana kwakuzirwa kwa kugwira ntchito. Pakupanga, kuwotcha na ndondomeko yakusazgirako vikwenelera ku X70, nthowa zose ziŵiri zingapereka nkhongono zapachanya -, thupi la chitoliro la ovalisation lapasi ilo likukhumbikwa kuti liŵe na uteŵeti wakukhumbikwa wa trunkline.

X70 yikuchimbira pafupi na kumapeto kwa pachanya kwa kusuzgika kwa mapaipi, ntheura .kapangidwe ka makemikolomukwenera kupereka nkhongono na kukhora kwambura kujara weldability. Ntheura vigaŵa vya carbon (CE) na microalloying vikulongosoreka mukati mwa magulu ghachoko waka.

Tebulo 3 - Kuwoneska mitundu ya vyakupangika vya API 5L X70 (PSL2, chimanyikwiro):

Vinthu ivyo vikukhumbikwa pa PSL2 pa chitoliro cha X70 cha welded vikusazgapo:

• Malire ghapachanya gha CEIIW na / panji PCM kusunga preheat na interpass vyakukhumbikwa mukati mwa mtundu wakugwira ntchito
• Malire pa Nb + V + Ti yose ndiposo pa vinthu vyakupangika na microalloy
• Kusankha kulaŵilira pa Cu, Ni, Cr na Mo kuti viŵe vyakuyana na ndondomeko ya pakati na kuwotcha
• Kusazgirapo pa kukhora na kukhora pa vigaŵa vyakukhozga -khoma panji nthowa zapasi- zakutentha

Kulaŵilira kwanthena uku kukuzgoka kwakuzirwa comene para .nkhongono zapachanya-X70likuphatikizgika na nyengo zakuzizima, vinthu vyakupangika vyakukwezgeka panji kuphatikizgika kwa nyanja.

Welded X70 ingapelekeke pa envulopu yakukwana. Kukwaniska kwa mphero kukuŵika mphaka zakukwana, kweni visankho vya pulojekiti vikuwira mu vigaŵa ivyo vili musi umu.

Tebulo 4 - Kuwoneka kwakuyana kwa chitoliro cha mzere wa X70 (chowoneska):

Ŵanthu awo ŵakapangapamtunda - mizere ya mpweya wakupanikizgikakanandi ŵakusazgako diameters zikuru na mpanda wakukwana kuti ŵalinganizge nkhongono na kupanga vyakuwotcha. X70 wakugwiriskirika nchito paKutumizga ku nyanja panji mizere ya kufika pa charu chapasikanandi vikuŵa na makhoma ghakukhora kuti vileke kufinyikizgika kuwaro, kukhotakhota na kuŵika katundu, pamoza na mphaka zakukhozga pa ovality na kupereŵera kwa geometric kwa malo.

Nthowa zakuphakira-nga niFBE, 3LPE, 3LPP na simenti yakulemera-ŵakulongosoreka kuti ŵamazge ngozi ya dzimbiri, pa-kukhazikika pasi na kugwira ntchito kwakutentha pa msewu.

X70 yikugwira ntchito pa nkhongono yikuru kuluska magulu ghapasi, ntheura kuwoneseska na kuyezga nkhwakukwana chomene. Chiŵembu chakuyimira chitoliro cha welded X70 chingayowoyeka mwakudumura nga ni ivi:

Tebulo 5 - Chiyelezgero cha kuwoneseska na kuyezga matrix ya API 5L X70:

Kanandi magulu ghakuzenga ghakuŵikapo mtima chomene pa .Ndondomeko ya kuwotcha (WPS / PQR)para mukugwira ntchito na X70. Nkhani izo ŵanthu ŵakuŵikapo mtima chomene ni izi:

• Kutentha kwakuloŵezga na mphaka ya kutentha
• Weld nkhongono ya chisulo yakuyana panji yakuyana pachoko waka na X70 base metal
• Kukhozgeka kwakukhozga na HAZ, chomenechomene pa kuwotcha kwa makina
• Kulaŵilira kusazgikira, kukhozga weld na kusuzgika kwakukhalira pa girth welds

Ndondomeko zakwenelera na ŵanchito ŵakusambizgika ŵakuzomerezga kuti viŵaro vya X70 viŵikike pa mitengo yikuru ya kupanga vinthu uku vikufiska ivyo vikukhumbikwa chomene.

Ŵanthu awo ŵali na mapaipi kanandi ŵakusankhaAPI 5L X70 chitoliro cha mzere wakuwotchapara kilasi limoza likwenera kuphatikizapo nkhongono zakupanga, nthowa yitali na kukhora kwa mtenje wakulongozgeka. Vinthu ivyo vikuchitika chomene ni mizere yiphya ya gasi kujumpha mu vigaŵa vyakutali, mizere yakutumizga na kufika pa charu chapasi iyo yikukoleka ku minda ya mumphepete mwa nyanja, na vingwe vyakukwera panji vigaŵa vyakusintha pa makorido agho ghalipo apo vyose viŵiri nkhongono na nkhongono vikukhumbikwira kuti viŵe vinandi kwambura kulemera chomene kwa mapaipi.

Octal Pipe yikovwira mapulojekiti agha na welded X70 ku API 5L PSL1 na PSL2 mu mitundu ya ERW / HFW, LSAW na SSAW, kuyana na diamita, msinkhu wa mtenje, ndondomeko ya kuphimba na kuwoneseska kukura kwa pulojekiti. Kuchitira ukaboni wa chipani chachitatu na BV, DNV, SGS panji mabungwe ghanyake ghakusankhika kungapangika mwakuti ma rekodi gha vinthu vya X70 vya nkhongono zapachanya ghaphatikizgike makora mu ndondomeko yose ya mapaipi na ndondomeko ya QA / QC.

Mafumbo ghakufumbika





01.Kasi pali mphambano wuli pakati pa API 5L X70 PSL1 na PSL2 ya chitoliro cha mzere wakuwotcha?

A1:PSL2 ndiyo yikukhozga chomene pa kulaŵilira kwa kemiko na kuyezga / kuzomerezga, ndipo yikulongosoreka chomene pa mapulojekiti ghakuzirwa gha mapaipi.

02.Kasi ningasankha wuli ERW na LSAW na SSAW pa chitoliro cha mzere wakuwotcha wa API 5L X70?

A2:Sankhani mwakuyana na OD/khoma lakukhumbikwa, spec ya pulojekiti, na weld/NDT ivyo vikukhumbikwa-LSAW/SSAW vikumanyikwa chomene pa vigaŵa vikuruvikuru, ERW pa vigaŵa vichokovichoko na vyapakati.

03.Kasi nkhwenera kupempha vichi kuti nikhozgere API 5L X70 welded mzere chitoliro mtundu pambere nindagule?

A3:Pemphani MTC/traceability, mlingo wa PSL wakukhumbikwa, mtengo wakuyana na carbon, vyakusangikamo vya NDT, hydrotest, na pulojekiti yiliyose-kuyezgeka kwakukhwaskana na kukhwaskika/kuphyoka
