Chitoliro cha HDPE chikung’anamura chitoliro cha polyethylene icho chikupangika kufuma ku resini ya polyethylene yakukhora chomene, iyo kanandi yikupelekeka muPE80, PE100, panji PE4710ma grade ghakuchichizga-utumiki wakupimika. Kuyezgelera na chitoliro cha PE cha generic, chitoliro cha HDPE chikupereka nkhongono zapachanya -ku -chiŵelengero cha unandi, kusintha kwa nyengo yitali -kugwira ntchito kwa hydrostatic, na kukana makora kukura kwakuchedwa kwa mng'alu, kupangiska kuti chiŵe chisankho cha maji, mpweya, na kuthandazgika kwa maji gha mafakitale.

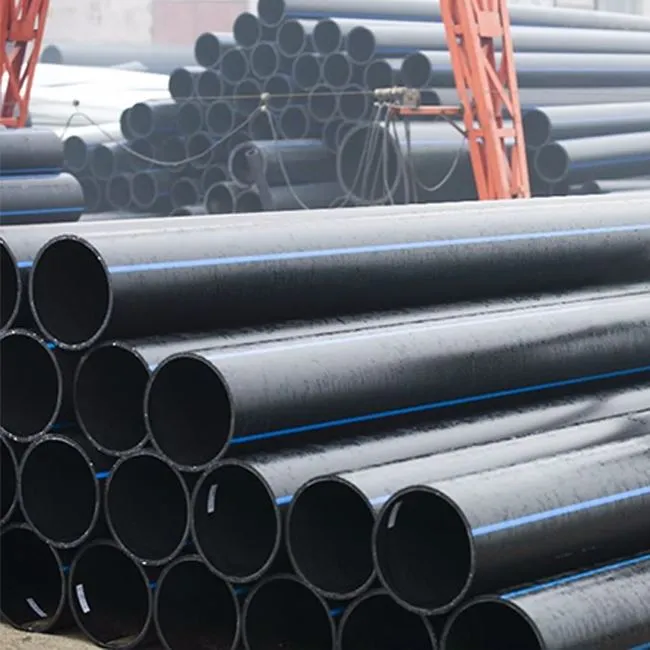

Chitoliro cha HDPE
Kupanga Kwakukhalilira: Chitoliro cha PE chikukumana na ASTM D3035 / F714 / AWWA C906 kwa ndondomeko za maji, kugwiriskira ncito PE4710 kwa 50+ umoyo wa chaka ku Latin America.
Magulu na Kupima: PE4710 na SDR11-17; mng'alu wapamwamba kukana na UV chitetezo.
Kukura: OD 4-8 mu, kulekelera ± 0.5% OD, +12% khoma; utali wakuzomerezgeka ukusangika.
QA: Kuyezgeka kwa maji / NDT, MTC 3.1, TPI vyakusankha vyakulondezga.
Kupereka: Ma SDR ghakuguliska / ghakupangika, vipangizo vyakusazga
Magulu na Kupima: PE4710 na SDR11-17; mng'alu wapamwamba kukana na UV chitetezo.
Kukura: OD 4-8 mu, kulekelera ± 0.5% OD, +12% khoma; utali wakuzomerezgeka ukusangika.
QA: Kuyezgeka kwa maji / NDT, MTC 3.1, TPI vyakusankha vyakulondezga.
Kupereka: Ma SDR ghakuguliska / ghakupangika, vipangizo vyakusazga
Itumirani mafumbo
Mazgu Ghakwamba
UnganoASTM D3035, ASTM F714, ndipoAWWA C906mfundo, Octal polyethylene chitoliro wakugwira ntchito makalasi kupanikizika mpaka 200 psi na nyengo yitali-kukhalilira. Octal Pipe yikupereka katundu mu vigaŵa vyapachanya-vyakugwira ntchito, kuthana na masuzgo gha vyakumangamanga vya chigaŵa nga ni ntchito za chindindindi na dongo lakukhoma.
Kulondezga na Vigaŵa
Para mwasankha HD .Kukura kwa chitoliro cha PE, ŵantchito ŵa injiniya ŵakujara dankha vinthu vitatu:Mndandanda wa OD (IPS / DIPS), SDR, na chandulo .kilasi lakuchichizga. Mu mapulojekiti gha maji pasi pa AWWA C906, SDR ndiyo "nkhongono yakuyimbira" (mwachiyelezgero,SDR11 yikugwiriskirika nchito comene pa makalasi gha 200 psi .), apo kulekelera na kulaŵilira kwa khoma vikupangiska kuti munda uŵe wakukolerana na kugomezgeka kwa nyengo yitali-.
HD yithuChitoliro cha PEwakulondezgaASTM D3035kwa DR-PR yakupimikamapaipi,ASTM F714kwa ma diameter ghakuru, ndipo .AWWA C906kwa mapulogalamu gha maji kufuma pa 4 in. kufika pa 65 in. Vinthu nga niPE4710kuwoneseska nkhongono za hydrostatic zapachanya, kukolerana na ISO 4427 kwa mapulojekiti gha pa charu chose ghakumwa na vyakusefukira ku Latin America.
Kukura kwa Chitoliro cha HDPE (OD, SDR & Kilasi la Kupanikizgika)
Pansi apa palimwaluŵiro, chomene-kugwiriskirika nchito IPS kukula kwa chithuzithuzikulongoraOD yenecondipoKukula kwa mtenjekwaDR11ndipoDR17, kusazgapo vyakumanyikwaPE4710 kupanikizikaukaboni.
Londezgani IPS / DIPS kukula na OD kulekelera ± 0.5% na khoma +12% / -0%. SDR values yikuŵika vigaŵa vyakuchichizga; SDR11 kwa 200 psi chizoloŵezi. Utali wake 12-15m; 13.5m pakati pa mtengo wa calcs ya sitoko.
Katundu muPE4710pa SDRs, kulemera kwake kwizira mu 0.95 g / cm3 unandi, +1.8% kusintha -kumaliya na sikelo. Masayizi ghakuzomerezgeka pa pempho.
| Kukura kwakumanyikwa (mu) | OD (mu / mm) | SDR | Min Khoma (mu / mm) | Utali (m) | Viduswa | Uzito (MT) |
|---|---|---|---|---|---|---|
| 4 | 4.50 / 114.3 | 17 | 0.265 / 6.73 | 13.5 | 120 | 5.2 |
| 4 | 4.50 / 114.3 | 11 | 0.409 / 10.39 | 13.5 | 100 | 7.6 |
| 4 | 4.50 / 114.3 | 9 | 0.500 / 12.70 | 13.5 | 80 | 9.1 |
| 6 | 6.625 / 168.3 | 17 | 0.390 / 9.91 | 13.5 | 90 | 11.3 |
| 6 | 6.625 / 168.3 | 11 | 0.602 / 15.29 | 13.5 | 70 | 16.5 |
| 6 | 6.625 / 168.3 | 9 | 0.736 / 18.69 | 13.5 | 60 | 19.8 |
| 8 | 8.625 / 219.1 | 17 | 0.507 / 12.88 | 13.5 | 60 | 18.4 |
| 8 | 8.625 / 219.1 | 11 | 0.784 / 19.91 | 13.5 | 50 | 26.9 |
| 8 | 8.625 / 219.1 | 9 | 0.958 / 24.33 | 13.5 | 40 | 32.1 |
Mabuku ghakuwoneseska (MTC 3.1/3.2, malipoti gha NDT) ghakusangika para mwapempha.
| Kukura kwa IPS | OD yeneco (mu / mm) | DR11 Min Khoma (mu / mm) | DR17 Min Khoma (mu / mm) | Kupima kwakupanikizgika kwa PE4710* |
|---|---|---|---|---|
| 2" | 2.375 / 60.32 | 0.216 / 5.49 | 0.140 / 3.56 | DR11200 psi/ DR17125 psi(Mafakitale gha ISCO) |
| 3" | 3.500 / 88.90 | 0.318 / 8.08 | 0.206 / 5.23 | DR11200 psi/ DR17125 psi(Mafakitale gha ISCO) |
| 4" | 4.500 / 114.30 | 0.409 / 10.39 | 0.265 / 6.73 | DR11200 psi/ DR17125 psi(Mafakitale gha ISCO) |
| 6" | 6.625 / 168.27 | 0.602 / 15.29 | 0.390 / 9.91 | DR11200 psi/ DR17125 psi(Mafakitale gha ISCO) |
| 8" | 8.625 / 219.07 | 0.784 / 19.91 | 0.507 / 12.88 | DR11200 psi/ DR17125 psi(Mafakitale gha ISCO) |
| 10" | 10.750 / 273.05 | 0.977 / 24.82 | 0.632 / 16.05 | DR11200 psi/ DR17125 psi(Mafakitale gha ISCO) |
| 12" | 12.750 / 323.85 | 1.159 / 29.44 | 0.750 / 19.05 | DR11200 psi/ DR17125 psi(Mafakitale gha ISCO) |
Kapangidwe ka vinthu na katundu wa makina
Chitoliro cha HDPEwakugwiriskira ncito resini yakukhora comene - naASTM D3350kugaŵika kwa maselo, nga ni 445574C, kuti ŵaleke kukhwaskika na ming’alu na kupwetekeka kwa chilengiwa.
| Katundu | PE4710 Mtengo | Nthowa yakuyezgera |
|---|---|---|
| Kuluma (g/cm3) | 0.941-0.955 | ASTM D1505 |
| Indeksi ya kusungunuka (g/10 min) | <0.15 | ASTM D1238 |
| Kukhotakhota kwa Modulus (psi) | 110,000-160,000 | ASTM D790 |
| Nkhongono ya Tensile pa Kupanga (psi) | >3,500 | ASTM D638 |
| Maziko ghakupangika na maji (psi pa 73 digiri F) | 1,600 | ASTM D2837 |
| Kukana Kukura Kwakuchedwa (hrs) | >10,000 | ASTM F1473 |
Vinthu ivi vikovwira kuti munthu waŵe na umoyo wa vyaka vyakujumpha 50, ndipo pali vinthu vinyake vyakusazgapo vyakuvikilira UV para wakugwiliskira ntchito pachanya pa charu.
FDPE Chitoliro vs PE Chitoliro: Ivyo Mazgu Ghakung'anamura
PE chitoliro vs HDPE chitolirokanandi ni fumbo la mazgu.PEwakulongosora banja la polyethylene, apo .HDPEni chigaŵa chapachanya - density mukati mwa PE icho chikulongosoreka chomene pa mapaipi ghakupanikizgika. Mu mazgu ghanyake, ŵanandi ŵa "PE pressure pipes" awo ŵakugwiriskirika nchito mu maji na maungano ghakugwiriskira nchito ŵakupangika nadi kufuma ku HDPE resin grades.
Kufuma pa umo ŵakugulira vinthu, ico nchakuzirwa ni cimanyikwiro yayi, kweni .mtundu wa utoto na kugaŵika kwa ntchito. Mwaciyelezgero, mulimo ungakhumbikwira kilasi la vinthu vinyake nga ni .PE4710(chomene chikuyowoyeka ku North America) chifukwa chikulongora nyengo yitali- nkhongono ya hydrostatic ndipo chikukhozgera magulu ghakukwera ghakukhozga pa SDR yakupelekeka. Ichi ndicho chifukwa chake mazgu agho ghakuti waka "HDPE pipe" ghangaŵa ghambura kukwana - ŵakugura kanandi ŵakukhumba mtundu wa resin, SDR, na muyezo wakulamulira kuti ŵawone usange vikuyana.
Pa lemba ili, chinthu ichi chikupangika na HDPE/PE iyo yikukolerana na malango ghakumanyikwa ghakukhwaskana na maji nga niASTM D3035, ASTM F714, ndipoAWWA C906. Vigaŵa ivi vikulongosora umo chitoliro chikuŵira, kuyezgeka, kuŵikika chimanyikwiro, na kufwatulika-ntheura "PE vs HDPE" yikuŵa chisankho chakugwira ntchito paKulondezga + kupima kwakuchichizga + mabuku ghakulondezgapo, m’malo mwa zina la malonda.
PE Pipe vs PPR: Mo Mungasankhiya ndi Uteŵeti
KwaPE chitoliro vs PPR, chigamulo kanandi chikukhwaskana na kutentha kwa uteŵeti na nthowa yakuŵikamo: PE chitoliro cha kupanikizika chikusankhika chomene kuti chigaŵike mains yakubisika na kuthamanga kwa nyengo yitali kuwaro (fusion-kukolerana, kusuntha -kuzizipizga), apo PPR kanandi yikugwiriskirika nchito pakuzenga ndondomeko za maji ghakotcha / ghakuzizima na ndondomeko zakupambanapambana zakujoyina (SO14). likuyowoyeka pa ndondomeko za PPR). Yayaniskani vinthu na ntchito dankha, ndipo pamanyuma mukhozgere kujoyina na phukusi la chiphaso pambere mundapemphe.
Kasi Chitoliro cha HDPE Chikugwiriskirika Nchito Vichi?
Mapaipi gha HDPE ghakugwiriskirika nchito comene pa maungano gha maji ghakucicizgika cifukwa ghakukhala ghakugomezgeka mu malo ghakwenelera agho kanandi ghakupangiska kuti paŵe maji ghakukhira: kucimbira kwa migelo yitali, kukhoma pafupipafupi -ins, na vigaŵa ivyo vikuwona kwenda kucoko kufuma ku malo ghakukhalamo panji kunyamura magalimoto. Paku Dubai (UAE), uyo wakakontrakitala wakanjira m’malo mwa munthu uyo wakacekura .DN200-DN400kugaŵira kwakukulu pafupi na msewu wakuzura na ŵanthu uko ntchito yikaŵa yakukwanausiku-kusintha mawindona msewu wakukhora-kujuliraso nyengo yakumalira. Uwemi wakuwoneka ukaŵa wa "pulasitiki vs chisulo" yayi mu fundo-ukaŵa wakutibutt-kuphatikizgika kwa viŵarokuchepeska malo ghakudontha gha makina pa nyengo ya kuyezgeka kwakugaŵika, ntheura kukhazikiska kungachitika chigaŵa -na -chigaŵa kwambura kuthamangiska seepage yichoko pa couplings pamanyuma pa backfill. Pakuti mtundu uwu wa pulogiramu, Octal Pipe kanandi wakupereka chitoliro nga ni phukusi lakulongosoreka (kukura + SDR + kilasi la kupanikizika) na chimanyikwiro chakuwonekerathu, ntheura QA ya malo yingakolerana na ivyo vikaŵikika.
HDPE chitoliro chikusankhikaso apo nthowa yakuŵikamo yikulongozga chisankho cha vinthu. PaPhukusi lakujumpha la HDD pafupi na Rotterdam (Netherlands)pa mzere ufupi wa kunyamulira maji pasi pa ngalaŵa, kontrakitala wakakhumbikwiranga kukoka mwakulutilira-kupitira mu chingwe na kulaŵilira kwa OD kwakumanyikwa mwakuti chitoliro chijumphenge ma roller na kulongozga mafuremu makora pa nyengo ya kukoka, kwambura kukhweŵa panji kukakamizga kugwiraso ntchito pa chibowo chakunjilirapo. Gulu likajara chigaŵa panthazi nga ni "kukula + SDR + nthowa yakujoyina," wakachimbira fusion kugwiriskira ncito vigaŵa vyakulembeka kuti vimanyikwe, ndipo wakaŵika mtima pa QA pa kuwoneseska mikanda pamoza na kuzomerezga kwa hydrotest - m’malo mwa kulongozga viŵaro vya ulusi / vyakukhozga mukati mwa bore lakukanizgika apo kufikapo nkhwakucepa ndipo kunozga kukudura.
Kugaŵira gasi kukusinthika na kulumikizgana kwa uteŵeti (gasi- nkhani zakulondezga malango):
Mpweya wa chitoliro cha HDPEmapulogalamu ghakulaŵilirika na vipimo vyakupambanapambana na fundo yakuzomerezgeka kuluska mizere ya maji ghakumwa. Pakutumizga/kugaŵira gasi la mafuta, ivyo vikuyowoyeka vikuyowoyeka chomeneASTM D2513na/panjiISO 4437 / EN 1555(kutengera chigaŵa na ivyo vikukhumbikwa na awo ŵakugwira ntchito). Nthowa yikuru yakulongozgera kugula ni kuyowoya na kukhozgera chitoliro mwakudunjika kuti ni "ntchito ya mpweya" (muyezo + msinkhu + chimanyikwiro + msinkhu wa kuyezga), m'malo mwa kughanaghana kuti chikalata cha PE cha maji-chingaseŵezeskekaso.
HDD / boring crossings apo chingwe chakukoka chakulutilira chikukhumbikwa:
Pa Octal Pipe HDD canal crossing, kontrakitala wakakhumbikwiranga chingwe chitali chakulutilira na OD yakukhora mwakuti chijumphenge ma roller na kulongozga mafuremu makora. Lamulo likajalirika nga ni "kukura + SDR / kilasi la kupanikizika + nthowa yakujoyina," ndipo QA ya munda yikaŵika mtima pa vigaŵa vya fusion, kuwoneseska mikanda, na hydrotest - m'malo mwa kulongozga viŵaro vinandi vya makina mukati mwa bore yakukanizgika.
Kuŵa na munthu mazgu 134
Pakugula, kiyi nkhugura chitoliro cha HDPE nga ni ndondomeko: kukhozgera uteŵeti (maji vs mpweya), ndipo pamanyuma mulongosore .OD / kukula kwa mndandanda, SDR / kilasi la kupanikizika, mtundu wa resin apo pakukhumbikwa, na fusion standard / nthowa. Iyi ndiyo mphambano pakati pa kufwatulika kwa malo ghakusalala na ntchito iyo yikukhalilira chifukwa chakuti chitoliro ni "PE" mu zina kweni chikukolerana yayi na kilasi la kupanikizika, ndondomeko ya kujoyina, panji mabuku agho mulaŵiliri wakulindizga.
Mzere wa Kupanga Chitoliro cha HDPE & Chigomezgo cha Uwemi
Nthowa yakupangira mapaipi gha HDPE
Kupanga chitoliro cha HDPE kukuyamba na kufumiska utoto wa polyethylene wakukhora chomene, uwo uli na kugaŵika kwa maselo gha bimodal mu magulu gha PE4710 kuti uŵe wakukhora na kukana mng'alu. Pamanyuma pa kuseŵera, mapaipi ghakuyezgeka mwakukhora na hydrostatic pa AWWA C906 pa 1.5 nyengo za kilasi la kupanikizika, pamoza na kuwoneseska kwa ultrasonic kuti ŵakhozgere kufanana kwa mtenje na kuwona viheni vyose. Kulaŵilira kwakukwana kwa mtundu kukusazgapo kumanyikwa kwa vinthu viwemi (PMI), kukhozgera kwakukwana kwa vigaŵa, na kuyezga kuphulika kuti ŵawoneseske kuti vinthu vikuwoneka makora. Vikalata vyakuyezga mphero (MTC pa EN 10204 3.1) vikupereka malemba ghakukwana gha magulu gha resini, vigaŵa vyakufumiskiramo, na vyakuchitika vya kuyezga kwambura -kunanga (NDT), apo viyezgo vya chitatu -kufuma ku mabungwe nga ni SGS panji BV vikusangika mwaluŵiro kuti viŵe na chigomezgo chakusazgikira.
Kuzomerezga Munda Pambere Mundazuzge (Chifukwa Wuli Mukusankha Chitoliro cha Octal)
Mapulojekiti ghanandi gha mapaipi gha HDPE ghakuchedwa yayi chifukwa chakuti "PE njakusuzga"-ghakuchedwa chifukwa chakuti malo ghakugwilira ntchito ghangakwaniska yayi kuzuraso mpaka apo mulaŵiliri wangajara mndandanda wakuzomerezga. Octal Pipe yikuchitira PE nga ni .kufwatura-phukusi lakunozgekalikuzengeka kuzingilizga umo migelo yikuchitira nadi: malo ghakupelekera, ntchito ya fusion, na vigaŵa vya hydrotest vikwenera kuŵikika pa mzere mwakuti gulu la malo liwoneske kuti likulondezga mwaluŵiro, yayi para chitoliro chaŵa kale mu dongo.
- Fusion-wovwiri wakuzomerezga:PE kuchita wakukhala mu mgwirizano. Pa mapulojekiti agho ghakukhumba kulaŵilirika mwakukhora, Octal Pipe wakukolerana na kukura kwa katundu na kuchitika kwa malo gha ntchito mwa kukhozgeranthowa yakunjilirapo (kuphatikizga m'chiuno / electrofusion), kukolerana kwakukwana, na nthowa yakuzomerezgerapanthazi, ntheura vikuni vya fusion vya ŵanchito na ma ID ghakukolerana vingawonekeraso mwakulimbana na maziko ghakwenelera kwambura "nthowa yakubudika ya vyakuŵikamo" vyakuzizika.
- Kuyezgeka kwa maji pambere mundaŵikepo:Tikukankhira malango ghambura kusuzga ghakugula: longosoranimphaka ya mayeso, nyengo yakusungirako, na ndondomeko yakuzomerezgeramwaluŵiro (na kutumizga mu vigaŵa ivyo vikukhozgera ndondomeko iyo). Ici cikuleskera nchito yakumanyuma ya -stage apo cigaŵa cikwenera kuyezgekaso- cifukwa vinthu na ndondomeko ya kuyezgeka vikakolerana yayi.
- Kufanana kwa mtenje na kugomezgeka kwa kupanikizika:Kugwira ntchito kwakupanikizgika kukupangika -, kweni kugomezgeka kwa munda kukuthemba pa kulaŵilira kwakukhozga kwa mtenje na kuseŵera kwakutowa. Pakuti maji ghakuru na vingwe vya HDD, tikukhozgera kukhaliska kwa mtenje kuti tichepeske malo ghambura nkhongono agho ghakuŵa vyakuzizika vya hydrotest.
- Kuvikilira pa malo na kugwiliskira ntchito ivyo vikupangiska kuti vinthu vileke kunangika mwakubisika:Gouges na kukhwaŵa kwakuya kungaŵa malo ghakukanizga pambere backfill. Tikugwiriskira ncito kuvikilira kwakukhozga/kumalizga na ulongozgi wa kugwiliskira nchito mwakuti chitoliro chifike na masiteji na vyakuyowoya vichoko vyakunangika na vichoko vyakudumulika-pa malo.
Mafumbo ghakufumbika
F: Kasi ningasankha wuli kukura kwa chitoliro cha HDPE na SDR?
A:Sankhani naMndandanda wa OD (IPS / DIPS panji metric) + SDRkuti ŵafiske kilasi lakuchichizga ilo likukhumbikwa;SDR yapasi=mtenje wakukhora=msinkhu wakukwerapasi pa muyezo wakulongozga.
F: Kasi chitoliro cha HDPE chikugwiriskirika nchito wuli mu mapulojekiti ghanadi?
A:Iwo ŵakugwiliskira ntchito chomenemaji ghakubisika, kulumikizgana kwa uteŵeti, na HDD kukoka-kwizira mu vingweapo viŵaro vya fusion na kusinthasintha vikovwira kuchepeska malo ghakudontha na ngozi ya kuŵika.
Q: PE chitoliro vs HDPE chitoliro - kasi pali mphambano wuli?
A:HDPE nimtundu wa PE(polyethylene wakukhora -). Mapaipi ghanandi ghakupanikizgika gha "PE" gha maji / gasi ni HDPE; kusankha kukwenera kukhazikika pa .mtundu wa resini + SDR + muyezo, chilembo yayi.
F: Kasi chitoliro cha HDPE nchakwenelera kwa uteŵeti wa gasi?
A:Enya, kweni para ŵamuphalira na kuzomerezga kuti .gasi-mikhaliro ya uteŵeti(mwachiyelezgero, ASTM D2513 / ISO 4437 / EN 1555 umo vikuŵira) na chimanyikwiro chakwenelera na kuyezgeka kwakukwana-maji-chiphaso cha msinkhu chikusinthana yayi.
Viphaso
Chikalata cha CE
Chikalata cha ISO 9001
Chikalata cha API Q1
Chikalata cha ABS
Chikalata cha AP-5L
Chikalata cha API-5CT
Katundu:PE chitoliro cha kupanikizika (HDPE), chikusangika kwamajindipoUteŵeti wa gasi(pa muyezo wakugwira ntchito)
Magulu gha vinthu:PE80 / PE100;PE4710(apo palembeka)
Kukura kwakuyana:IPS / DIPS panji metric OD mndandanda (kaŵirikaŵiri mains kufuma2"–24"; chikuru pa pempho)
SDR / Kupanikizgika:Bwekakweka/ SDR 17 / SDR 21(kilasi la kupanikizika pa muyezo, kutentha, na chinthu cha kapangidwe)
Utali:Utali wakunyoloka (mtundu.6–12 m) ndipomakoyilokwa masaizi ghachoko (para mwapempha)
Kujoina:Kuphatikiza kwa m'chiuno / Kuphatikiza kwa magesi (kuyana na vyakuŵikamo na uteŵeti)
Miyezo (Yakumanyikwa):Maji -AWWA C906, ASTM D3035 / F714; Mpweya wa ASTM D2513, ISO 4437 / EN 1555 (umo vikuŵira)
